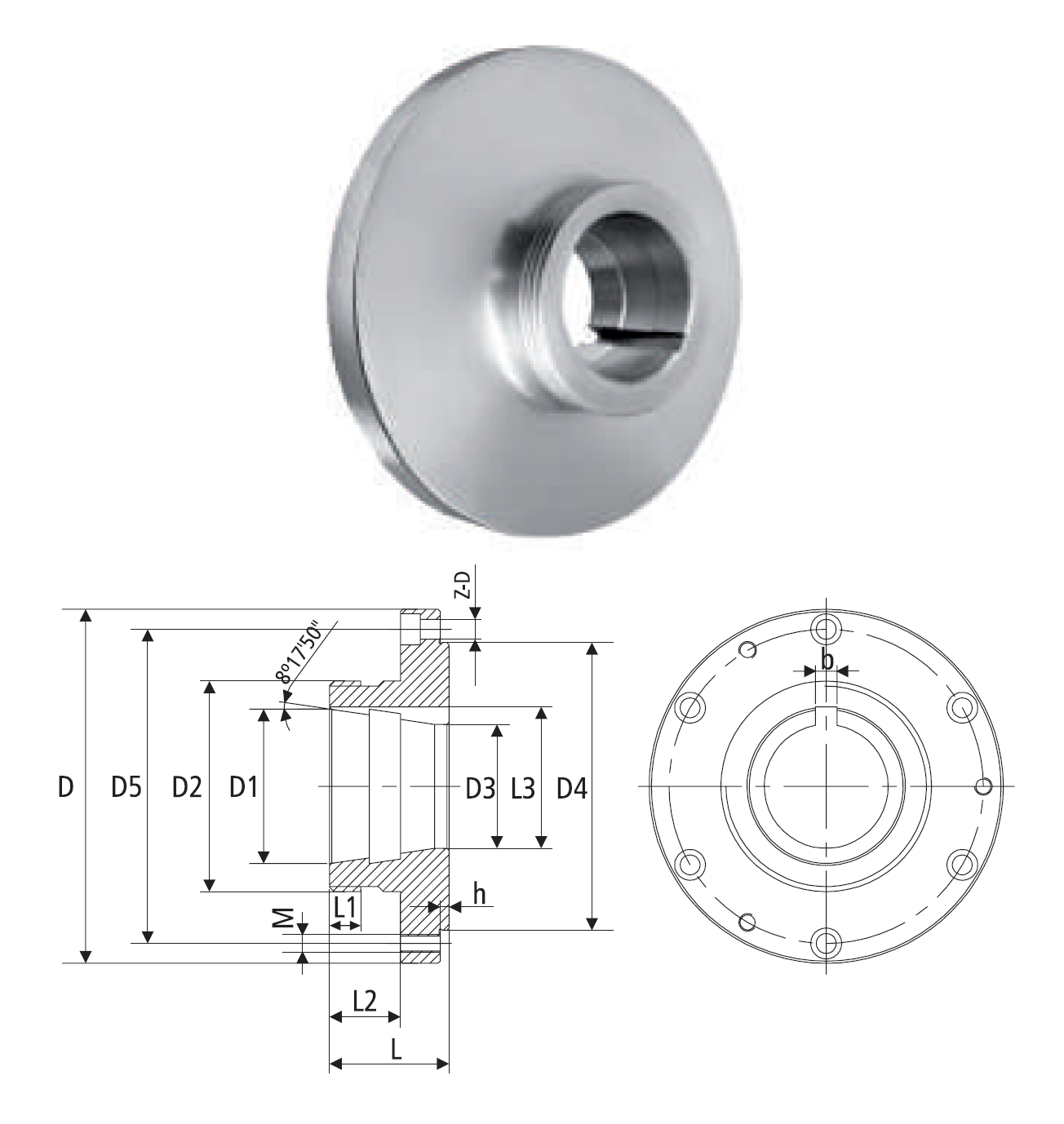

FLANGE CONE LONGO PARA PLACAS UNIVERSAIS E INDEPENDENTES
ASA B-5.9-1954
TIPO L
Modelo D D1 D2 D3 D4 (h6) D5 L L1 L2 h Z-D M b L3 L0 - 160 160 82.55 4-1/2 “ -6UNS (±114,17) 66 130 142 63.5 15 41.5 4 6-Φ9 M8 9.6 75 L0 - 200 200 82.55 4-1/2 “ -6UNS (±114,17) 66 165 180 63.5 15 41.5 4 6-Φ11 M10 9.6 75 L1 - 200 200 104.78 6 “ -6UNS (±152,27) 84.5 165 180 76.2 16 54.2 4 6-Φ11 M10 16 95.5 L0 - 250 250 82.55 4-1/2 “ -6UNS (±114,17) 66 206 226 63.5 15 38.5 4 6-Φ13 M12 9.6 75 L1 - 250 250 104.78 6 “ -6UNS (±152,27) 84.5 206 226 76.2 16 51.2 4 6-Φ13 M12 16 95.5
